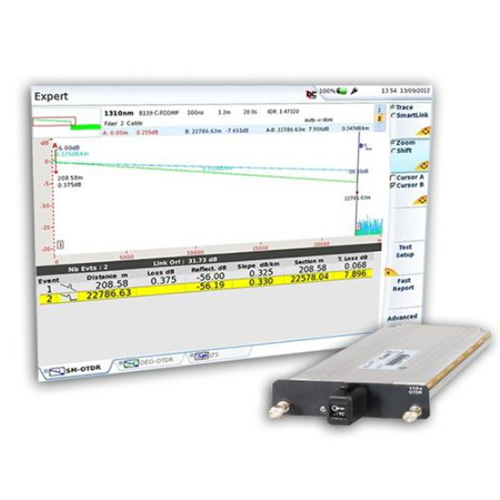

VIAVI E8100 系列 OTDR EVO 模块
产品简介：VIAVI Solutions® 8100 系列 OTDR EVO 产品重新定义了光纤测试。无论在哪里，用户只需将 OTDR EVO 产品与光纤连接， 就能对单模和多模光纤进行特性分析以实现网络开通、网络升级和故障排查，并能保证对工作流程进行优化以及对光纤链路进行准确识别。
详细信息：
适用MTS-6000A 和 MTS-8000 平台
VIAVI Solutions® 8100 系列 OTDR EVO 产品重新定义了光纤测试。无论在哪里，用户只需将 OTDR EVO 产品与光纤连接， 就能对单模和多模光纤进行特性分析以实现网络开通、网络升级和故障排查，并能保证对工作流程进行优化以及对光纤链路进行准确识别。
OTDR EVO 产品的光学性能与 MTS 平台全套测试功能相结合，保证了用户能在第一时间准确执行测试任务。
标准的测试功能包括：
●自动宏弯检测
●带有通过/失败分析的结果概要表
●双向 OTDR 分析
●FastReport 在线生成报告
主要优势：
●出色的盲区性能，能以 2 米的间隔分析光纤链路上的全部事件特性
●包括单端口上集成功率计、光源和 OTDR，提高了测试灵活性
●实时自动业务光检测功能可避免在 OTDR 测试期间干扰业务光信号或损坏光发射机的
●风险智能链路映射器 (SLM) 功能消除了 OTDR 注释错误，并且不会影响测试时间
●降低事件损耗测量的不确定性，并提高测量可重复性
主要特性
●高达 50dB 的动态范围
●集成式连续光源和宽带功率计（单模波长）
●针对 PON 优化，可穿透测试 1x128 分路器
●一个连接器端口支持 1310、1550 和在线 1650nm波长
●提供 FiberComplete™ 版本，可用于自动完成双向 OTDR、IL 和 ORL 测量
●内置符合 IEC 61280-1-4 和 TIA-526-14-B 标准的环形通量多模光源
应用
●城域网和长途光纤网络的特性分析
●对 FTTH PON 网络进行高级验证和故障排查
●将核心光纤网络升级到 40G 和 100G
●在线或离线进行光纤远程监控
●对企业和数据中心网络进行高级的 Tie 2 认证
技术参数
|
常规 |
|
重量 |
约 500 克 |
|
尺寸（宽 x 高 x 深） |
213 x 124 x 32 mm |
|
激光安全等级 (21 CFR) |
1 级 |
|
距离单位 |
千米、米、英尺和英里 |
|
群折射率范围 |
1.30000 至 1.70000（步长为 0.00001） |
|
采样数据点数 |
最多 256000 个数据点 |
|
距离测量 |
|
模式 |
自动或双光标 |
|
显示范围 |
单模：0.1 – 400 千米
多模：0.05 – 10 千米 |
|
显示分辨率 |
1 厘米 |
|
光标分辨率 |
从 1 厘米开始 |
|
采样分辨率 |
从 4 厘米开始 |
|
精度 |
单模：±0.75米 ±采样分辨率 ±1 x 10-5 x 距离（不考虑群折射率引起的不确定性） |
|
衰减测量 |
|
模式 |
自动、手动、2 点法、5 点法和 LSA |
|
显示分辨率 |
0.001 dB |
|
线性度 |
单模：±0.03 dB/dB
多模：±0.05 dB/dB |
|
阈值 |
0.01 至 4.99 dB（步长为 0.01 dB） |
|
反射率/ORL 测量 |
|
模式 |
自动或手动 |
|
反射精度 |
±2 dB |
|
显示分辨率 |
0.01 dB |
|
阈值 |
–11 至 –99 dB 步长为 1 dB |
|
OTDR 模块 |
8100A |
8100B |
8100C |
8100D |
|
中心波长1 |
850 +10/-30nm；
1300 ±20 nm；
1310 ±20 nm；
1550 ±20 nm；
1625 ±20 nm |
1310 ±20 nm；
1550 ±20 nm；
1625 ±20 nm |
1310 ±20 nm；
1490 ±20 nm；
1550 ±20 nm；
1625 ±10 nm；
1650 +15/–5 nm |
1310 ±20 nm；
1550 ±20 nm；
1625 +15/–5 nm；
1650 ±1 nm |
|
动态范围2 |
多模：24/24dB
单模：40/40/40dB |
41/40/40dB |
47.5/46/47/47.5/46dB |
50/50/50/48dB |
|
脉冲宽度 |
多模：1ns至20μs
单模：3ns至 20μs |
5ns至 20μs |
2ns至20μs |
2ns至20μs |
|
事件盲区3 |
多模：0.25 米
单模：0.60 米 |
0.65 米 |
0.6 米 |
0.5 米 |
|
衰减盲区4 |
2 米 |
2 米 |
2 米 |
2.5 米 |
|
分路器衰减盲区 |
经过15dB分路器损耗后为25米（仅限单模） |
经过15dB分路器损耗后为25米 |
经过15dB分路器损耗后为25米/经过 18dB分路器损耗后为60米 |
经过15dB分路器损耗后为15米 |
|
功率计 |
|
校准波长5 |
不适用 |
1310/1490/1550/1625nm |
1310/1490/1550/1625nm |
1310/1490/1550/1625nm |
|
功率范围 |
–3 至 –55dBm |
–3 至 –55dBm |
–5 至 –55dBm |
|
精度6 |
–30dBm时，±0.5dB |
–30 dBm时,±0.5dB |
–30 dBm时,±0.5dB |
|
连续波光源7 |
|
波长 |
850/1300/1310/1550/1625nm |
1310/1550/1625nm |
1310/1490/1550/1625nm |
1310/1550/1625nm |
|
输出功率 |
0 dBm |
–3.5 dBm |
–3.5 dBm |
0 dBm |
|
稳定性 |
±0.2dB，25°C，1小时 |
±0.1dB，25°C，1小时 |
±0.1dB，25°C，1小时 |
±0.1dB，25°C，1小时 |
|
工作模式8 |
CW（仅限单模），70Hz、330Hz、1kHz、2kHz、Twintest |
CW，270Hz、330Hz、1kHz、2kHz、TWINtest |
CW，270Hz、330Hz、1kHz、2kHz、TWINtest |
270Hz、330Hz、1kHz、2kHz、TWINtest |
1.激光器在25°C ,脉宽10μs测量。
2.均方根值，从背向散射反向延长线起始电平到噪声电平RMS值（SNR=1），平均3分钟，Max脉冲宽度。
3.反射峰峰值下降1.5dB，使用Min脉冲宽度。
4.反射峰下降距离线性回归线0.5dB，使用FC/UPC连接器，Min脉冲宽度。
5.1625nm波长在8138C-65版本不可用。
6.在校准波长。
7.在校准波长，多模光源（850nm）符合IEC 61280-1-4标准关于环形通量定义。
8.调制模式下（270Hz/330Hz/1kHz/2kHz），减3dB。
订货信息
|
描述 |
订货号 |
|
8100A 模块 |
|
850/1300/1310/1550nm OTDR 模块² |
E8146A |
|
850/1300/1310/1550/1625nm OTDR 模块² |
E8156A |
|
8100B 模块 |
|
1310/1550nm OTDR 模块 |
E8126B |
|
1310/1550/1625nm OTDR 模块 |
E8136B |
|
8100C 模块 |
|
1550nm OTDR 模块1 |
E8115C |
|
在线 1625nm OTDR 模块1 |
E81162C |
|
在线 1650nm OTDR 模块1 |
E81165C |
|
1310/1550nm OTDR 模块 |
E8126C |
|
1310/1550/1625nm OTDR 模块 |
E8136C |
|
1310/1490/1550nm OTDR 模块 |
E8139C |
|
1310/1550nm 和在线 1650nm OTDR 模块 |
E8138C-65 |
|
8100D 模块 |
|
|
1550nm OTDR 模块1 |
E8115D |
|
在线 1625nm OTDR 模块1 |
E81162D |
|
在线 1650nm OTDR 模块1 |
E81165D |
|
1310/1550nm OTDR 模块 |
E8126D |
|
1550/1625nm OTDR 模块1 |
E8129D-62 |
|
1310/1550/1625nm OTDR 模块 |
E8136D |
|
通用光连接器 |
|
直式连接器 |
EUNIPCFC、EUNIPCSC、EUNIPCST、EUNIPCDIN |
|
8°斜角连接器 |
EUNIAPCFC、EUNIAPCSC、EUNIAPCDIN |
1.在这些版本中不提供光源和光功率计。
2.在这些版本中不提供 APC 连接器。
