VIAVI MTS-4000V2 +E4126A 1310/1550nm OTDR,37/36dB

Ʒ��:

VIAVI/JDSU

�ͺ�:

MTS-4000 V2 +E4126A

��:

��ڱ��޵��ϸ��Ϣ��ϵ��

�۸�:

��23,000.00

��:

��:

��

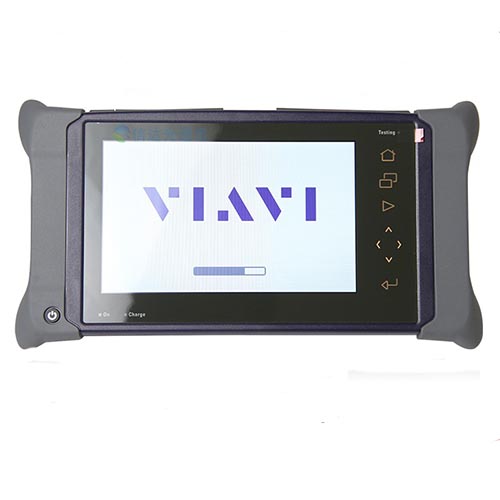

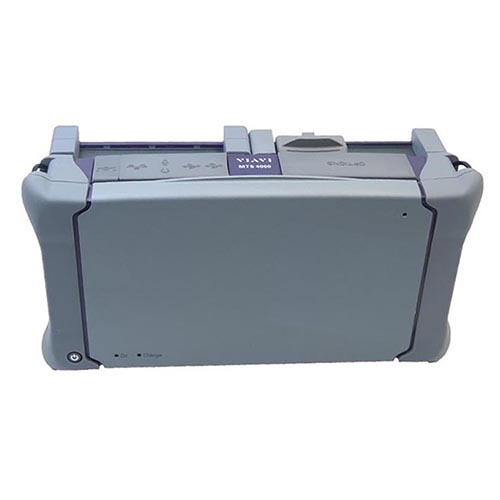

美国VIAVI MTS4000 V2 平台
MTS-4000 V2 是一款小巧紧凑的手持式测试平台，专为城域网络、核心网络、接入网络、FTTH 网络、FTTx 网络、HFC 网络、无线网络、5G 网络、企业网络和数据中心网络从安装到维护的网络生命周期各个阶段而设计。MTS 4000 V2 采用模块化设计，可为工程师、技术人员、安装人员和承包商提供最佳性能以及卓越的可扩展性与可升级性。

产品详情

MTS-4000 V2 是一款小巧紧凑的手持式测试平台，专为城域网络、核心网络、接入网络、FTTH 网络、FTTx 网络、HFC 网络、无线网络、5G 网络、企业网络和数据中心网络从安装到维护的网络生命周期各个阶段而设计。MTS 4000 V2 采用模块化设计，可为工程师、技术人员、安装人员和承包商提供最佳性能以及卓越的可扩展性与可升级性。

特点

●易于使用的解决方案，采用直观的图标式图形用户界面 (GUI) 和多点触控屏幕，帮助用
户只需简单培训便可操作使用

●将多个功能/模块结合在一个紧凑的解决方案中

●集成并支持基本光纤工具：可视故障定位仪、宽带功率计、光话机和自动光纤显微镜

●借助智能链路映射 (SLM)功能、清晰的图标式光纤链路视图和适用于 FTTH/PON、FTTx（P2P、接入、HFC）、FTTA、企业及数据中心的专业应用程序，简化了 OTDR 的曲线解读

●灵活的连接能力，可实现快速数据传输：USB、以太网、WiFi、蓝牙

●通过 Smart Access Anywhere (SAA) 为现场技术人员提供远程指导和支持

●在平台内或者通过 VIAVI StrataSync 连接云优化工作流程和操作

应用

●完整的网络生命周期：建造、开通、维护和故障排除

●基本光纤测试： OTDR、 FiberComplete™ （自包括双向 IL/ORL 和 OTDR）、连接器检测（带 IEC 通过/失败分析）

●FTTH：适用于 E-PON、G-PON、XGS-PON、NG-PON2 网络的 PON 优化 OTDR 和可选配功率计

●混合 CWDM/DWDM测试：结合了 CWDM 或 DWDM OTDR 及 C-OSA 测试平台

●无线：针对 C-RAN、DAS 和 5G 部署的单模和多模测试

●企业及数据中心：适用于多芯光纤 MPO 线缆第 2 层认证的集成解决方案

●城域核心网络：适用于高速 10G/40G/100G 光纤链路认证的长距离 OTDR

主要特性

●轻型平台：仅 1.4 千克/3 磅

●带耐用功能按键的9 英寸高可见性多点触控屏幕，

●带现场可更换模块的双模块化平台，

●工作流程管理和指导，实现无错测试

●报告生成 – 机载仪器，通过 PC/笔记本电脑（FiberCable 软件套件）和 StrataSync

●高性价比（3 年保修）、紧凑的手持式平台

●模块与 MTS 2000 和 5800 测试平台交叉兼容

规格（25°C 时的典型值）

一般说明
显示屏：9 英寸高清 800x480 LCD 触摸屏
存储和I/O接口
内存	1 Gb
WiFi/蓝牙	标准 IEEE 802.11 b/g 和蓝牙 Class 2
以太网	10/100/1000 MHz
USB	2 个 USB 2.0 端口
电源
电池类型	标准可拆卸锂电池
交流/直流适配器	输入 100-250V，50-60Hz；输出 12-15 V DC/3.7A
电气安全	符合 EN 60950 标准
运行时间	最长 11 小时Telcordia GR-196-CORE
尺寸和重量
主机（含两个模块及电池，宽x高x深）	282x153x97 毫米
仅主机（含电池）	1.4 千克 (3磅)
带一个模块的主机（含电池）	2.3 千克 (5.1-磅)
环境
操作温度范围（无选件）	-20 至 +50°C
操作温度范围（所有选件）	0 至 40°C
存储温度范围	-20 至 +60°C
湿度（非冷凝）	95%
EMC	EN61326-1/FCC 47-1 第 15 部分
平台光学接口
功率计
功率电平	+10 至 -60 dBm
校准波长	850、1310、1550 nm……
连接器类型	通用插/拔式 (UPP)
可视故障定位仪（VFL）
波长	635 nm ±15 nm
输出功率电平	< 1mW
激光安全	2 类激光
光话机
动态范围	32 dB（典型）

订购信息

MTS4000v2平台

平台
部件号	描述
ETB4000HVT EM4000HVT	MTS-4000 V2 平台
E40PWx	电源（x：E、UK、US……）
E40VFL、E40PM、E40TSPM	VFL、光功率计、光话机/功率计
E40WIFIBLU2	内置WiFi/蓝牙
可选固件应用
EFTTHSLM、EFTTASLM、ENTERPRISESLM	FTTH-SLM、FTTA-SLM、ENTERPRISE-SLM
ECABLESLM	光缆管理CABLE-SLM
ESMARTACQ	SmartAcq智能采样
SAA-L2	SmartAccess Anywhere 2 级
附件
ELIION6C	额外的6芯锂离子标准可充电电池
ELIION9C	额外的9芯锂离子长续航时间可充电电池

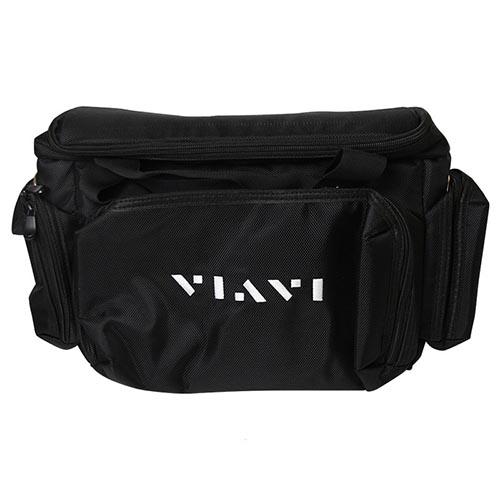

E40GLOVE	适用于 4000 的包裹式手提软包
E40SCASE1	适用于 4000 的大号软包
EHCASE6	硬箱
EHCASE4X2	可装入两个 4000 平台的硬箱
E40SMODCASE1	适用于 2K/4K 模块的软包

��ϸ��

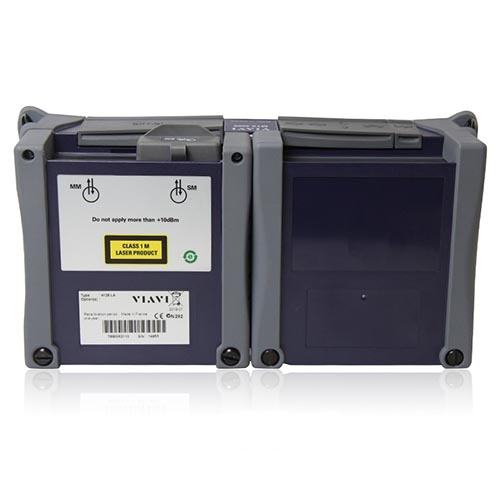

VIAVI 4100系列 OTDR A、B和C 模块

适用于 MTS-2000 V2、-4000 V2、-5800、OneAdvisor 和 CellAdvisor 5G 平台

VIAVI Solutions 4100 系列 OTDR 模块让现场技术人员能够快速、可靠和经济高效地安装、开通任何光网络并对其进行故障排查，包括数据中心互连、城域网、长途网络以及 FTTx/接入点（适用于无线/5G 前传、中传、后传）、点到点或点到多点无源光网络 (PON)。

光纤基础设施是网络性能和交付服务质量的基础。OTDR是可用于验证已安装光缆和无源组件状况的唯一工具，可确保光纤链路符合设计规范，以及承包商的工艺符合要求的质量。

模块便携性允许在不同的 VIAVI 平台之间迁移光纤测试功能，从而可以灵活地将现有的光纤认证工具迁移到不同的技术，例如同轴电缆和射频、有源 xWDM、MPO/带状电缆或网络层测试（例如以太网、BERT、CPRI 等）。

主要特性

● 高达 46 dB 的动态范围以及 256000 个采样点

● 针对下一代PON网络架构优化，可穿透并测试最高 1x256 分光比和非均分的分路器

● 1310/1550/1625 或 1650 纳米双波长/三波长版本

● 标准和过滤波长的单一测试端口连接 – 更快、无错误的测试，避免客户服务中断

● 针对所有测试波长的整合报告将需要管理的测试工作量减少了 50%

● 测试端口状况检查，防止不良测试光纤状况和不准确的事件检测

● 支持为各种网络应用（FTTA、FTTH、企业、高光纤数线缆）量身定做的 SLM 应用

● 3 年保修期

标准功能优势包括：

● 标准多脉冲采集 (SmartAcq) – 改进事件检测（接头、连接器、折弯……），并且不再需要昂贵而笨重的测试光缆。

● 图标式的示意图（智能链路映射- SLM）– 消除 OTDR 解释错误，并通过即时识别故障和损伤来加快结果分析。

● SmartTEST 模式可在整个 OTDR 测试步骤中提示并帮助光纤技术人员（新手或有经验的技术人员）完成测试。它避免了繁杂的 OTDR 任务（设置配置、分析和报告），并指导用户完成简单而清晰的测试过程。

● 有关更多信息，请参阅 OTDR 功能手

OTDR 规格（25℃ 的典型值）

中心波长5

均方根动态范围6

事件盲区7

衰减盲区8

分路器衰减盲区9

4100 A

1310±20 纳米

1550±20 纳米

1625±15 纳米

37 dB11
36 dB11
36 dB11

0.65 米

2.5 米

—

4100 B

1310±20 纳米

1550±20 纳米

1625±10 纳米

1650+10/-5 纳米

43 dB

41 dB

41 dB

40 dB

0.5 米

2.5 米

45 米9

4100 C

1310±20 纳米

1550±20 纳米

1625±10 纳米

1650±10 纳米

46 dB

45 dB

45 dB

43 dB

0.5 米

2.5 米

20 米10

订购信息

描述

部件号

4100 模块 A OTDR - 1310/1500 纳米 – PC/APC

E4126A-PC/-APC

4100 模块 A OTDR - 1310/1625 纳米 – PC/APC

E4106A-PC/-APC

4100 模块 A OTDR - 1310/1550/1625 纳米 – PC/APC

E4136A-PC/-APC

4100 模块 B OTDR - 1310/1550 纳米 – PC/APC

E4126B-PC/-APC

4100 模块 B OTDR - 1310/1550/1625 纳米 – PC/APC

E4136B-PC/-APC

4100 模块 B OTDR - 1310/1550/滤波 1650 纳米 – APC

E4138FB65-APC

4100 模块 B OTDR - 滤波 1650 纳米 – APC

E4118FB65-APC

4100 模块 C OTDR - 1310/1550 纳米 – PC/APC

E4126C-PC/-APC

4100 模块 C OTDR - 1310/1550/1625 纳米 – PC/APC

E4136C-PC/-APC

4100 模块 C OTDR - 1310/1550/滤波 1625 纳米 – APC

E4136FC-APC

4100 模块 C OTDR - 1310/1550/滤波 1650 纳米 – APC

E4138FC65-APC

通用 PC 连接器适配器

EUSCADS、EULCADS、EUFCADS

通用 APC 连接器适配器

EUSCADS-APC、EULCADS-APC、EUFCADS

光功率计选件

E41OTDRPM

将 1550 纳米波长添加到 4100 模块 A OTDR 中

E4115-UPG

将动态范围扩展到 4100 模块 A OTDR

EXTRANGE/EXTRANGE-UPG

TrueBIDIR - 真双向 OTDR 分析

TRUEBIDIR-FCOMP-PRO

FiberComplete PRO - 环回双向 OTDR 模式

ELOOPBACK-FCOMP-PRO
