描述 |

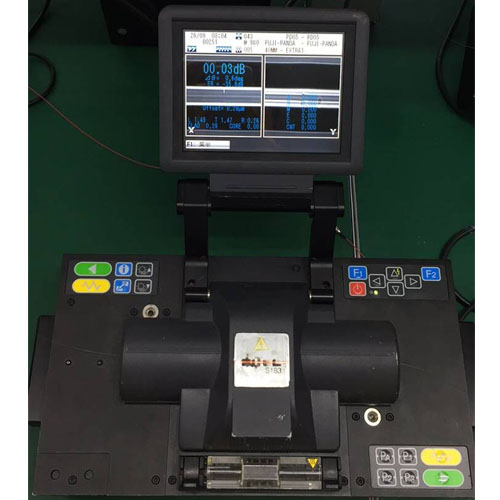

S183PM-II |

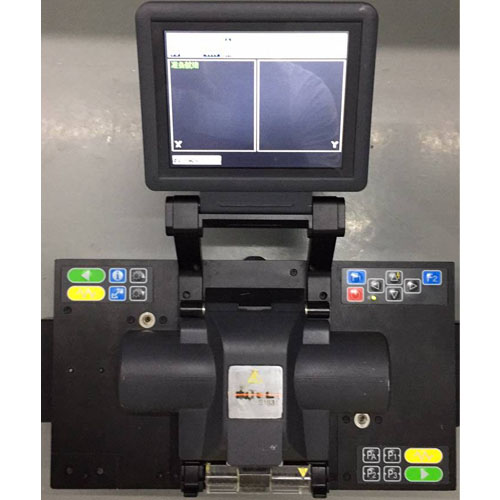

S184PM-SLDF |
|
适用光纤 |
SMF、MMF、DSF、NZDSF、CSF、DCF、EDF、PMF、LDF、High△、POHTONIC、CRYSTAL |
SMF、MMF、DSF、NZDSF、CSF、EDF、PMF、LDF、High△、POHTONIC、CRYSTAL |
|
包层直径/涂覆层直径 |
80-500um/160-2000um |
80-1200um/160-2000um |
|
光纤切割长度 |
3-5mm涂覆层夹持/9-11mm裸光纤夹持 |
5mm涂覆层夹持/9-11mm裸纤夹持 |
|
典型熔接损耗
（同种光纤） |
SMF：0.02dB,MMF：0.01dB,DSF：0.04dB,PMF：0.05dB |
SMF：0.03dB |
|
典型熔接损耗
（不同光纤） |
0.15dB(SMF to DSF)
0.25 dB(SMF to HI980) |
0.15dB(SMF to DSF)
0.25 dB(SMF to HI980) |
|
消光比 （同种光纤） |
PANDA(-40dB/0.6degree),BOW-TLE(-32dB/1.4degree) |
PANDA(-35dB/1.0degree),
BOW-TLE(-30dB/1.8degree) |
|
消光比（不同光纤） |
PANDA-BOW-TLE(-30dB/1.8degree) |
PANDA-BOW-TLE(-28dB/2.3degree) |
|
熔接程序 |
72个预装，150个用户可调 |
43个预装，150个用户可调 |
|
手动模式 |
手动调整推进距离，手动调芯（x,y,θ )和各种辅助功能 |
手动调整推进距离，手动调芯（x,y,θ )和
各种辅助功能 |
|
热缩管长度 |
20mm/40mm/60mm |
20mm/40mm/60mm |
|
加热程序 |
10个（预装) 12个（用户可调) |
10个（预装) 12个（用户可调) |
|
回波损耗 |
大于60dB |
大于60dB |
|
尺寸/重量 |
350W※197D※154Hmm/8.5Kg |
350W※197D※154Hmm/8.8Kg |
|
熔接时间 |
SMF：15秒，PMF：35秒（包层夹持），PMF：55秒（涂覆层夹持) |
SMF：20秒，PMF：45秒（包层夹持） |
|
加热时间 |
60mm：51秒，40mm：40秒 |
60mm：51秒，40mm：40秒 |
|
放大倍数 |
215倍、430倍 |
215倍、430倍 |
|
显示器 |
6.5英寸LCD彩色显示器 |
6.5英寸LCD彩色显示器 |
|
数据接口/视频接口 |
USB1.1和以太网/ Analog RGB |
USB1.1和以太网/ Analog RGB |
|
存储记忆 |
2000组熔接数据 |
2000组熔接数据 |
|
操作温度/存储温度 |
0到+40度（不结露)/ -40度到+40度（不结露) |
0到+40度（不结露)/ -40度到+60度（不结露) |
|
电源 |
交流100-240V（50/60Hz)(使用交流适配器) |
交流100-240V（50/60Hz)(使用交流适配器) |
