--VIAVI/JDSU OTDR--VIAVI/JDSU SmartOTDR E100AS OTDR,1310/1550nm,30/30dB

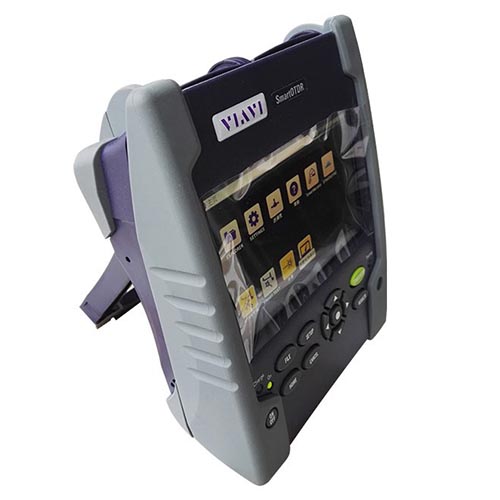

VIAVI/JDSU SmartOTDR E100AS OTDR,1310/1550nm,30/30dB

品牌:

VIAVI JDSU

型号:

SmartOTDR

保修:

对于保修的详细信息联系我们

价格:

￥12,500.00

数量:

简介:

功能

适用于任何级别技术人员的经济实用、易于使用的手持式测试仪

轻巧紧凑的 SmartOTDR 拥有量身定制的 OTDR 接口，并能实现任何技术人员都能理解的自动分析，可加快并优化城域网和接入网的现场测试。

借助 SmartOTDR，通用设置配置或自定义的设置配置可消除设置错误，并保持结果的一致性。一触式操作和单一结果窗口可确保轻松快捷地进行测量，同时可靠的无线连接选项可随时随地提高工作效率。

主要优势

●将所有基本光纤测试项目结合在一台配备可视故障定位仪 (VFL)、光功率计 (OPM) 和 P5000i 显微镜选件的手持设备中

●可借助智能链路映射器 (SLM) 选件简化 OTDR 分析

●可轻松在现场升级

●可自动完成测试，并生成客观的通过/失败结果

●借助强大的网络连接选件，无论您在何处工作，都能提高工作效率

核心功能

●拥有1310/1550纳米的单波长/双波长版本

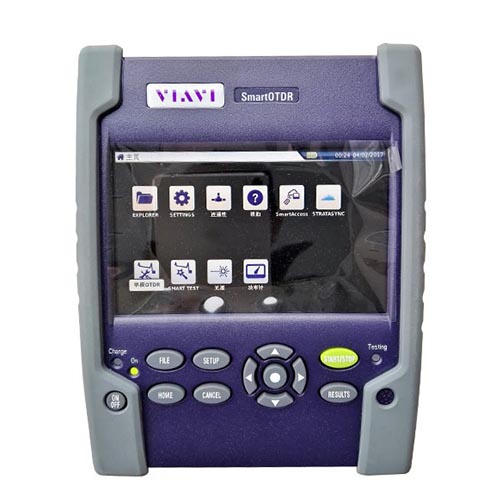

●轻巧紧凑的免提设计，搭载 5 英寸高能见度室外触摸屏
●集成连续波长光源

●借助通过/失败分析软件，实现自动光纤检查和宏弯检测
●通过 USB、蓝牙®/WiFi 选件实现 3G/4G 连接
● 电池续航时间长达一整天

强大的连接
多个连接选件（通过 USB 和可选的蓝牙/WiFi 进行 3G/4G 智能手机
连接）可实现远程控制，并可与平板电脑、智能手机和计算机进行数
据和工作指令的交互。SmartOTDR 可实时快速解决现场问题，可选的
SmartAccess Anywhere (SAA) 可在云中开辟一条隧道，使技术人员能y
够远程访问和操作仪器。SmartOTDR 与各种各样的云服务器（WebDAV
服务提供商）兼容，还可使用自带的 FastReport.pdf 报告生成功能即
时共享测量报告。
SmartOTDR 包括为期一年的资产、配置和测试数据管理云 StrataSync™
功能试用，可确保所有仪器均安装了最新的软件和选件。

规格（25°C的典值）

常规

显示屏

5 英寸电容式彩色触摸屏（12.5 厘米）

显示分辨率

800 x 480 W VGA

接口

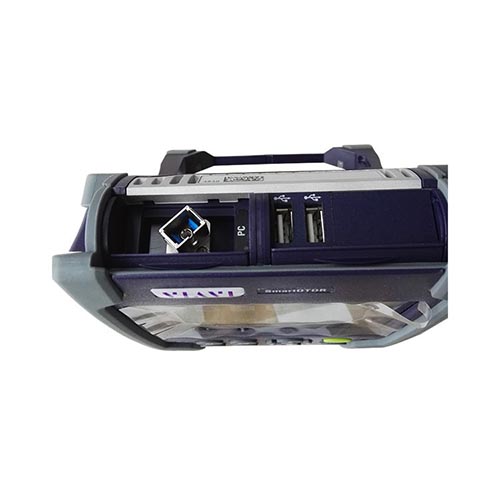

2 个 USB 2.0 端口、1 个微型 USB 2.0 端口、内置蓝牙和
WiFi（可选，还可提供软件狗）

储存

10,000 OTDR 迹线（典型）

电池

可充电锂聚合物电池，运行时间可长达 20 小时1

电源

交流/直流适配器，输入 100-250 V 交流，50-60 Hz；
最高 2.5 A，输出 12 V 直流，25 W

电气安全

符合 EN60950

尺寸（高 x 宽 x 深）

175 x 138 x 57 毫米（6.9 x 5.4 x 2.24 英寸）

重量（含电池）

约 0.9 千克（1.98 磅）

工作/存储温度

工作：–20 至 +50°C；存储：–20 至 +60°C

湿度（非冷凝）

95%

OTDR

激光安全等级 (21 CFR)

1 级

数据点数

最多 256,000 个数据点

显示范围

0.1 千米至 260 千米

采样分辨率

4 厘米

距离精度

（±1米）±（采样分辨率）±（1.10−5x距离）（不考虑群折射率
引起的不确定性）

衰减分辨率

0.001 dB

衰减线性

±0.04 dB/dB

SmartOTDR E100A

SmartOTDR E100B

中心波长2

1310/1550nm ±20nm

1310/1550/1625nm ±20nm

RMS 动态范围3

34/33dB

40/40/41dB

脉冲宽度

5ns至 20ns

3ns至 20ns

事件盲区4

1.35 米

0.9米

衰减盲区5

4.5 米

2.5米

分路器衰减盲区

不适用

经过15db分路器损耗后为4.5米

连续波长光源

输出功率电平6

–3.5 dBm

长期稳定性（8 小时）7

±0.05 dB

内置功率计（可选）

运行模式

270 Hz、330 Hz、1 kHz、2 kHz、TWINTest

功率电平范围

0 至 –55 dBm

校准波长

1,310、1,490、1,550、1,625 和 1,650 纳米

测量精度8

±0.5 dB

内置可视故障定位仪（可选）

波长

650 纳米

发射模式

CW，1 Hz

激光等级

2 级，依照 EN60825-1 和 FDA21 CFR Part 1040.10 标准

内置 PON/XG-PON 功率计（E118FA65PPM 版本）

波长

1,490/1,550 纳米；1,490/1,578 纳米

测量范围

1,490 纳米：–35 至 +5 dB m；1 ,550/1,578 纳米：–35 至 +23 dBm

测量精度

±0.5 dB

详细介绍

订货信息

SmartOTDR配置

部件号

SmartOTDR 1310/1550nm,30/30dB, A 系列手持式测试仪和PC连接器

E100AS-PC

SmartOTDR 1310/1550nm,37/35dB, A 系列手持式测试仪和PC连接器

E126A-PC

SmartOTDR 1310/1550nm37/35dB, A 系列手持式测试仪和APC连接器

E126A-APC

SmartOTDR 1310/1550nm, 40/40dB, B 系列手持式测试仪和PC连接器

E126B-PC

SmartOTDR 1310/1550nm, 40/40dB, B 系列手持式测试仪和APC连接器

E126B-APC

SmartOTDR 1310/1550nm及滤波1625nm, 40/40/41dB, B系列手持式测
试仪和PC连接器*

E136FB-PC

SmartOTDR 1310/1550nm及滤波1625nm,40/40/41dB, B系列手持式测
试仪和 APC连接器*

E136FB-APC

OTDR连接器适配器

SC 通用适配器

EUSCADS

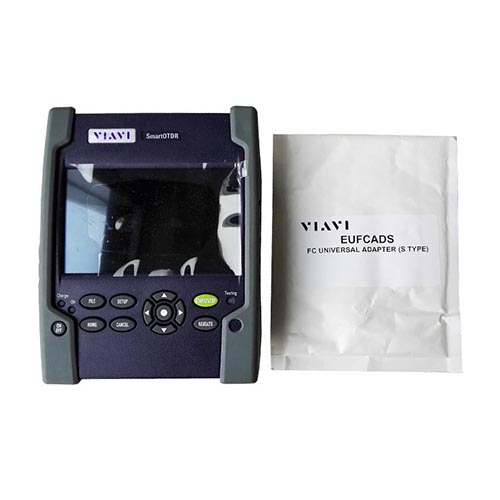

FC 通用适配器

EUFCADS

电池

AA 电池组（电池盒+电池）

E10DRYBAT

锂聚合物电池（E136FB 和 E126A）

E10LIPO

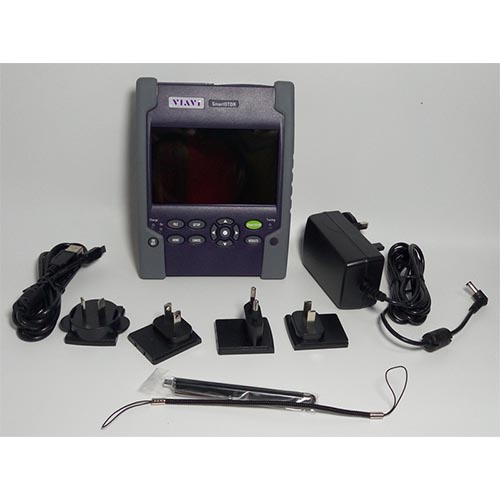

配件

带肩带的免提式软质包

E10GLOVE

电容式触摸屏触笔

EHVT-STYLUS

软质大手提箱（可选）

E40SCASE1

12 V 车载点烟器适配器（可选）

E40LIGHTER

欧盟/美国标准转印度标准 D 类电源适配器（可选）

EINDIADPLUG

可选工具及固件应用程序

VFL（带 2.5毫米和 1.25毫米 UPP 适配器）

E10VFL

光功率计选件（端口与OTDR 相同）

E10PM

MP-60A USB光功率计（带2.5毫米和1.25毫米 UPP适配器）

MP-60A

MP-80A USB高功率光功率计（带2.5毫米和1.25毫米UPP适配器）

MP-80A

P5000i 数字显微镜套件，附有7个检查适配器

ESDFSCOPE5KI

内置WiFi

E10WIFI

内置蓝牙

E10BLUE

外置WiFi USB 软件狗

E60EWIFI

外置蓝牙 USB 软件狗

E60EBLUE

FTTA-SLM

ESMARTFTTA-100

FTTH-SLM

ESMARTFTTH-100

SLM

ESMARTLINK-100

CABLE-SLM

ESMARTCABL-100

SmartAccess Anywhere

SAA-100-L2

*仅随 SC OTDR 连接器适配器（EUSCADS）提供.
