--横河/Yokogawa OTDR--横河AQ7280系列 OTDR

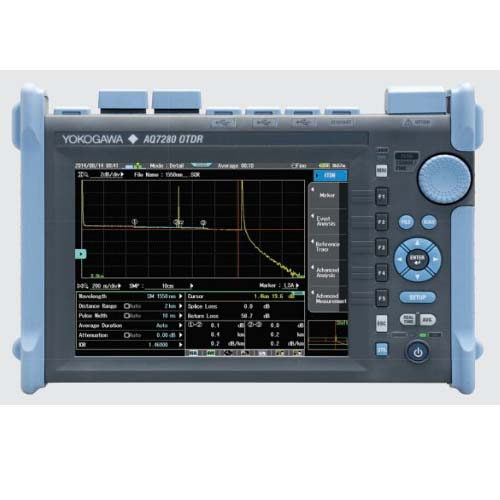

横河AQ7280系列 OTDR

Ʒ��:

横河

�ͺ�:

AQ7280

��:

��ڱ��޵��ϸ��Ϣ��ϵ��

�۸�:

��23,500.00

��:

��:

��

产品特点：

※ 安全可靠、坚固的机身设计，支持恶劣条件下工作，成熟的操作系统，而且装有防护软件，可以出色的抵御病毒的侵袭

※ 模块化设计

※ 配有携带软包，可做工作平台使用

※ 操作方便，采用多点式触摸屏与硬键按钮相结合的双操作模式。

※ 全新的操作软件，全自动测量，一键式操作，轻松查看分析结果，可以直接生成PDF格式测试报告

※ 闪电快速—闪电开机，不超过10秒钟。多任务处理可大幅提高测试效率

※ 无线连接功能，可通过wifi 连接运行的windows 操作系统

※ 配有smart Mapper功能，一键测量、完整的网络特性，轻松阅读报告

※ 鹰眼功能和多芯测试功能

※ 15小时电池续航能力

※ 事件盲区：0.6m

��ϸ��

技术参数

项目	规格
型号	AQ7282A	AQ7283A	AQ7284A	AQ7285A
波长（nm)	1310±25/1550±25
端口数	1
适用光纤类型	SM(ITU-T G.652)
距离范围(km)	0.2,0.5,1,2,5,10,20,30,50,100,200,300,400,512
脉宽（ns）	3,10,20,30,50,100,200,300,500,1000,2000,5000,10000,20000
事件盲区（m)	0.6
衰减盲区（m)	3.5/4
动态范围（dB)	38/36	42/40	46/45	50/50
激光等级	Class1M		Class1M(1550nm)、Class 3R(1310nm)
型号	AQ7283F	AQ7283H	AQ7284H	AQ7283K	7282M
波长（nm)	1310±25/1550±25 1650±5	1310±25/1550±25 /1625±25		1310±25 1490±25 1550±25 1625±25	850±30 1300±30
光端口数	2(端口 2: 1650nm、带滤波器)	1
适用光纤	SM(ITU-T G.652）				GI50, GI62.5
距离范围（km)	0.2,0.5,1,2,5,10,20,30,50,100，200,300,400，512				0.2,0.5,1, 2, 5,10,20,30,50,100
脉宽（ns）	3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000				3,10,20,30,50, 100,200,300, 500,1000,2000 ,5000
事件盲区（m)	0.6
衰减盲区（m)	3.5/4.4	3.5/4.4		3.5/4/4/4	4/5
动态范围（dB)	42/40/40	42/40/39	46/45/44	42/38/40/40	25/27
损耗测量精度	±0.03dB/dB
回波损耗测量精度	±2dB
光连接器类型	通用适配器 SC、FC、LC、SC APC
采样分辨率	最小2cm
采样点数	最多256000点
距离测量精度	±(0.75m+测量距离×2×10-5+采样分辨率)
激光等级	Class1M		Class1M(1550/1625nm), Class 3R(1310nm)	Class 1M(1490/1 550/ 1625nm) Class 3R(1310nm	Class1M(1300nm), Class 3R(850nm) 最大光脉冲输出功率
最小读数分辨率	横轴: 1cm、纵轴: 0.001dB
群折射率	1.30000～1.79999(0.00001 步进)
距离单位	km、mile、kf
分析	多曲线分析、双向曲线分析、差异曲线分析、截面分析、宏弯分析
测量	多光纤项目、故障定位、工作完成通知、文件报告、自动事件搜索、通过/失败判断、日程测量(选件)、Smart Mapper(选件)
其他功能	多曲线分析、双向曲线分析、差异曲线分析、截面分析、宏弯分析
外部尺寸	约 287mm(W)×210mm(H)×80mm(D)(不包括凸起部分)
重量	2.2kg
显示器	8.4 英寸彩色 TFT LCD(分辨率: 800×600、多点触控的电容式触摸屏
电气接口	单元接口×1、模块接口×1、USB 2.0×3( TYPE A×2、TYPE B(mini)×1)、以太网(10/100BASE-T、选件)×1、SD 卡插槽×1
远程控制	USB TYPE B(mini)、以太网(TCP/IP)
数据存储	内部存储: ≥1000 个波形、外部存储: USB 存储器、SD 卡
存储文件格式	保存: SOR、CSV、SET、BMP、JPG、CFG、PDF；读取: SOR、SET
一般规格
工作温度	-10 ～50˚C (使用 AC 适配器时，0 ～ 40˚C；电池充电时，0 ～35˚C)
储存温度	-20～60˚C
湿度	0 ～ 90% RH (20～ 90%，带 739871 AC适配器，无结露)
海拔高度	4000 米
电源要求	100 ～ 240VAC、50/60Hz(AC 适配器)
电池	电池类型：锂电池工作时间：15 小时(T elcordia GR-196-CORE Issue2 2010)、10 小时连续测量充电时间：6小时
辐射标准	EN 61326-1 Class A、EN 55011 Class A Group1
抗扰度	EN 61326-1 T able2
安全标准	IEC 60825-1 Class1M/Class 3R、FDA 21CFR1040.10
环境管制标准	EN50581
