--住友(Sumitomo)光纤熔接机--住友TYPE-81M12带状光纤熔接机

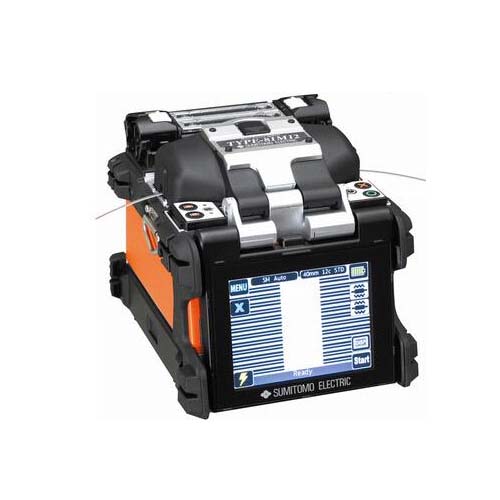

住友TYPE-81M12带状光纤熔接机

Ʒ��:

Sumitomo

�ͺ�:

TYPE-81M12

��:

��ڱ��޵��ϸ��Ϣ��ϵ��

�۸�:

��.00

��:

��

详细说明

●小型、紧凑、高速、智能化
●相比旧型号TYPE-66尺寸减小了43%
●重量仅为2.0kg（含电池）
●高速熔接（快速熔接模式14秒（12芯））
●高速加热补强（45秒）
●便利和用户至上的设计理念
●采用触摸屏操作方式和图形用户界面方式（GUI）实现简单操作
●搭载有指导帮助用户的操作说明视频功能
●三方式切换杆可选型双联加热器
●适用于皮线缆和热熔快接等多种光缆的熔接
●提升耐环境性能/满足多样化需求
●坚固设计提升耐环境性能
●国际标准：垂直跌落76CM
●可承受5面跌落、防水符合IPX2、防尘符合IP5X
●搭载有适于任何环境的自动放电校正功能
●可通过网络进行远端维护支持
●可通过网络进行最新版本的软件维护
●可通过网络进行远程海外维护

规格

项目		TYPE-81M12
光纤要求	材料	玻璃纤维
	光纤种类	SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、 NZDSF(ITU-T G.655)、BIF(ITU-T G.657)
	光纤芯数	1，2，4，5，6，8，10，12
	光纤包层直径	带状光纤：包层外径：125um,带状光纤厚度：280-400 um 单芯光纤：包层外径：125um，光纤被覆外径：250um，500um，900um
	适用光缆直径	下线光缆（2.02.0—3.1mm）,皮线光缆（1.62.0mm）
	切断长度	10mm
标准性能	熔接损耗(标准)	SMF: 0.05dB、MMF: 0.02dB、DSF: 0.08dB、NZDSF: 0.08dB
	熔接时间(标准)	9秒(单芯熔接)、12秒(4芯带状)、14秒(12芯带状)
	加热补强时间(标准)	45秒(12芯带状)
	电池使用次数（熔接和+加热补强）	约160次（12芯带状）
	光纤视图和放大倍数	两个CMOS摄像机观测；23X（变焦：46X）对应X或者Y轴方向观察、23X对应X和Y双轴方向观察
程序	熔接程序	最大200
程序	加热程序	最大100
功能	损耗推定	可提供
	熔接图像捕获/熔接数据存储	64图像/10,000熔接数据
	张力测试	1.96N-2.09N(200gf-213 gf)
	可反转型光纤涂覆压夹	可提供
	双自动独立加热器	可提供
	熔接及加热补强的自动启动功能	可提供
	三方式切换杆可选型双联加热器	可提供
	指导帮助客户的操作说明视频功能	可提供
	自动放电校准系统	可提供（根据环境变化自动校准放电系数）
	放电试验	可提供
	显示剩余熔接和加热循环	已提供(电池模式)
	远程互动维护系统	已提供
尺寸/重量	尺寸	120W×154D×130Hmm(不带抗震橡胶)
	重量	1,7kg(不包括电池)、2.0kg(包括电池)
	显示器	4.1英寸触摸屏彩色LCD显示器
端口	DC输出	DC12V(用于JR-6)
	USB端口	USB2.0(mini-B型)
	存储媒体	SD/SDHC内存卡
电源	AC输入	100~240V、50/60Hz(ADC-1430)
	DC输入	10~15V
	电池模块	锂离子11.1V、4,600mAh(BU-11)
工作条件	海拔0~3,660m、温度-10~+50℃、湿度0~95% (无结露)、风速15m/s以下
存放条件	温度-40~+80℃、湿度0~95% (无结露)、电池-20~+30℃(长期)
电极寿命	1,500次放电

��ϸ��

配置明细

品名

型号

数量

主机

TYPE-81M12

1台

电源适配器

ADC-1430

1个

电池

BU-11

1个

AC电源连线

PC-AC

1根

光纤切割刀

FC-6M

1台

剥线钳

JR-6

1个

光纤夹具（12芯）

FHM-12

1对

冷却盘

-

1个

备用电极

ER-10

1对

V型槽清洁工具

VGT-1

1个

操作说明书(光盘)

-

1个

收容箱和工作台

CC-81

1个

背带

-

1个

USB缆线

-

1个

夹具选件

品名

型号

适用

光纤夹具

FHS-025

φ0.25mm单芯

FHS-09

φ0.9mm单芯

FHM-2

适用2芯带状光纤

FHM-4

适用4芯带状光纤

FHM-8

适用8芯带状光纤

FHM-12

适用12芯带状光纤

FHD-1

下线/皮线光缆
