尺寸和重量

不带保护盖

尺寸: 270 (W) × 165 (H) × 61 (D) mm, 10.6 × 6.5 × 2.4 inches

重量: 无电池 1.6kg, 带电池 1.9 kg

带保护盖(配置010)

尺寸: 284 (W) × 200 (H) × 77 (D) mm, 11.2 × 7.9 × 3 inches

重量: 带电池 2.6 kg

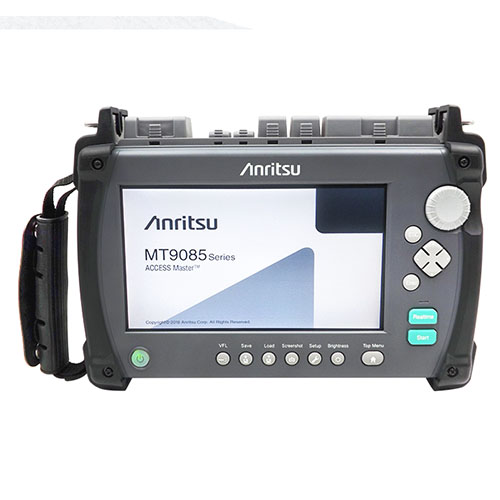

显示器

8 英寸 触摸屏 彩色TFT LCD屏

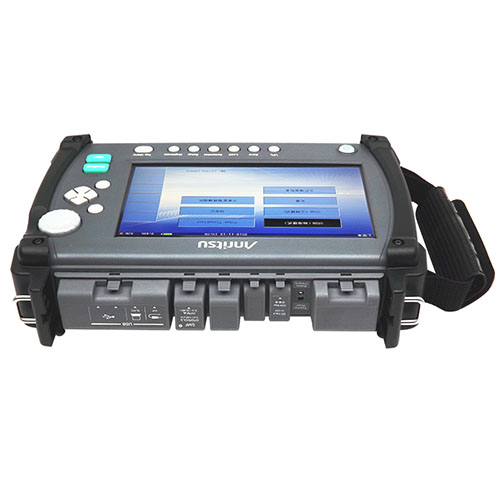

接口

USB 2.0: Type A × 3 (储存器), USB1.1: MicroB × 1 (USB大容量储存) * USB 供电为500mA

无线接口

WLAN/蓝牙 * 通过USB接口连接适配器

数据存储

内部储存: 1 GB (多达 50,000 条曲线),

外部储存 (USB): 可达 32 GB

电源

12 V(dc),

100 V(ac) to 240 V(ac), 允许的输入电压范围: 90 V to 264 V, 50 Hz/60 Hz



电池

类型: 锂电池

工作时间*1: 12 小时, Telcordia GR-196-CORE Issue 2, September 2010

充电时间: <5 小时 (关机时)

耗电

最大 20W (充电时), 标准 4W   (低背光 , 扫描停止)

省电模式

背光关闭: 禁止/1 -99 分钟

自动关机功能: 禁止/1 -99 分钟

垂直刻度

0.1, 0.2, 0.5, 1.0, 2.0, 5.0, 10.0 dB/div

IOR 设置

1.300000 to 1.700000 (0.000001 步长)

距离单位

千米, 米, 千英尺, 英尺, 英里

显示语言

简体中文

采样点数*2

150,001

采样分辨率

0.05 m to 60 m

反射率精度

单模: ±2 dB (当测试末端无连接大约25km的光纤,距离范围: 50 km, 脉冲宽度: 2 μs)

多模: ±4 dB (当测试末端无连接大约4.5km的光纤, 距离范围:10 km, 脉冲宽度: 100 ns)

距离精度

±1 m ±3 × 测量距离 × 10-5 ± 标识分辨率 (包括不确定的IOR)

损耗测试精度(线性度)

±0.05 dB/dB or ±0.1 dB (其中更大者)

距离范围

单模: 0.5, 1, 2.5, 5, 10, 25, 50, 100, 200, 300 km

测试模式

纤维可视化工具: 提供端点/断点位置, 端到端损耗, 光纤长度, 简易的图形概要, PDF报告,
标准OTDR:用户可选自动或手动设置
工程OTDR: 自动、多波长测试

光纤事件分析

自动或手动操作,以表格形式显示

用户自定义”通过/未通过”的判断阈值:

- 反射和非反射事件: 0.01 至  9.99 dB (0.01 dB 步长)

- 反射衰减: 70.0 至  20.0 dB (0.1 dB 步长)

- 光纤远端/断点: 1 至 99 dB (1 dB 步长)
可检测到的事件数: 最多 99 个

宏弯曲的检测

OTDR 曲线格式

Telcordia 通用的. SOR, 第 2 版 (SR-4731)

其他功能

实时扫描*3: 0.15 秒.

损耗模式: 2点 损耗, dB/km, 2点 LSA, 接头损耗, ORL（回损）

平均模式: 可设置时间 (1 到 3600 秒)

工作光纤检测: 验证光纤中是否有通信光存在

连接检查: 自动检查OTDR与FUT的连接质量

波形重叠和比较：模板功能，支持USB键盘，远程控制 ，远程GUI密码保护功能

环境条件

工作温度和湿度: -10° ~ +50°C, <80% (无冷凝)

存储温度和湿度: –20° ~ +60°C, <80% (无冷凝)

防震动: 符合 MIL-T-28800E Class 3

防尘: MIL-T-28800E (粉尘量) Class 2

防水: 按照 IP51 (IEC 60529), JIS C 0920 TYPE I

跌落: MIL-T-28800E Style A (46 cm 高, 8 角, 6 面;共14次跌落,关机状态),
撞击: IEC 60068-2-27, JIS C60068-2-27,

桌面跌落: MIL-T-28800E(45° 角  或 100 mm 高, 共4次跌落 , 开机状态)

EMC

EN61326-1, EN61000-3-2

LVD

EN61010-1

RoHS

EN50581

MT9085C8 (高性能动态范围)

型号

增强/高分辨率模式

波长

光纤类型

脉冲宽度

动态范围

盲区(菲涅尔散射)

(IOR = 1.500000)

盲区(背向散射)

(IOR = 1.500000)

MT9085C8-053

√

1310/1550 nm
±25 nm



单模光纤

(SMF)

10/125μm

ITU-T G.652

3,10, 20, 30, 50,100,200, 500, 1000,2000, 4000, 10000, 20000 ns

46/46 dB

≤1 m,

≤0.8 m (典型值.)

≤3.8/4.3 m

MT9085B8-053

√

42/41 dB

≤1 m,

≤0.8 m (典型值.)



≤5/5.5 m

MT9085A8-053

√

39/37.5 dB

≤1 m,

≤0.8 m (典型值.)

≤5/5.5 m

MT9085A6-053

√

37/36 dB

≤1 m,

≤0.8 m (典型值.)

≤5/5.5 m

常规

采样点数

多达 150,001

采样分辨率

5 cm (最小)
