--EXFO OTDR--EXFO FTB-150 + FTB-7400E-023B SM OTDR

EXFO FTB-150 + FTB-7400E-023B SM OTDR

Ʒ��:

EXFO

�ͺ�:

FTB-150

��:

��ڱ��޵��ϸ��Ϣ��ϵ��

�۸�:

��34,000.00

��:

��:

��

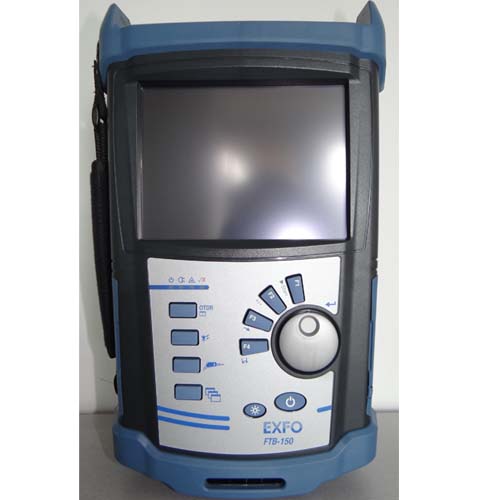

EXFO FTB-150 OTDR是EXFO公司的最新产品，支持EXFO众多的 OTDR模块。用户可以根据自己的应用需求选择适合您的OTDR。FTB-150 提供以下测试波长：850、1300、1310、1490、1550nm，一个模块多达4个测试波长。可以应用于长途干线网或波分复用网到FTTH或LAN网络的所有光纤测试。

● 高级防反射TFT彩色显示屏，可确保阳光直射或在其他恶劣的户外条件
下仍能清晰显示
● 触摸屏防水、抗震、防尘以及防常见化学物质的侵蚀
● 触摸屏和按键两种操作方式易于操作和选择功能
● 符合GR-196-CORE 标准
● Windows CE 启动时间仅需4秒
● 更快的取样、处理和报告生成
● 适用于文件瞬间传输和软件即时升级的自动同步 USB
● 电池使用时间长达8小时以上，是执行OTDR测试的最佳选择
● 可视故障定位仪、光纤检查探测器和光功率计（选件）

��ϸ��

OTDR模块指标：

模块	光纤类型	波长	动态范围 (20μs)	动态范围 (10μs)	事件盲区	损耗盲区
FTB-150ACCESS	单模	1310/1550nm	37/35 dB	35/34dB	1/1m	4.5/5m
FTB-150-FTTx	单模	1310/1490/ 1550/1625nm	39/35/ 38/36dB	38/34/ 37/35dB	1/1/ 1/1m	4.5/5.5/ 5/5m
FTB-150-METRO(E5)	单模	1310/1550nm	41.5/40.5dB	40/40 dB	3/3m	10/15m
FTB-150-METRO(E10)	单模	1310/1550/ 1625nm	42.5/41.5/39.5dB	41/40/38dB	3/3/3m	8/10/10m
FTB-150-LH	单模	1310/1550nm	45/45dB	43.5/43.5dB	3/3m	10/15m
FTB-150-QUAD	多模单模	850/1300/ 1310/1550nm	27/26/ 37/35dB	27/26/ 37/35dB	1/1/ 1/1m	3/4/ 4.5/5m
FTB-150-MM	多模	850/1300nm	27/26dB		1/1m	3/4m

其它指标：

模块	FTB-150ACCESS FTB-150-FTTx	FTB-150-METRO(E5） FTB-150-METRO(E10) FTB-150-LH	FTB-150-QUAD FTB-150-MM
采样点	128000	52000	128000
取样分辨率(m)	0.04-5	0.08-5	0.04-2.5(多模); 0.04-5(单模)
距离精度	±(0.75m +0.0025%×距离)	±(1m +0.0025%×距离)	±(0.75m +0.0025% ×距离)
线性度（dB/dB）	±0.03	±0.05	±0.03
损耗阈值(dB）	0.01	0.01	0.01
损耗分辨率(dB）	0.001	0.001	0.001
实时刷新(s)	≤0.3	≤1	≤0.4
光源(dBm)	-8(ACCESS); -4.5(FTTx)	-5	-1.5（1300nm）; -7(1550nm)

一般特性：
● 接口：2个USB接口、小型闪存（蓝牙、Wi-Fi、内存）、RJ-45、蓝牙、
光纤端面检测仪连接器端口（视频）。
● 存储量：80M标准内存（闪存），可选配USB内存条1GB或2GB。
● 电源：AC/DC适配器100-240V 50-60Hz 可充电锂电池，连续使用8小时。
● 工作温度：-5℃～50℃ 存储温度：-40℃～70℃ 相对湿度：0﹪～95﹪。
● 尺寸：320×197×109mm 重量2.5Kg
