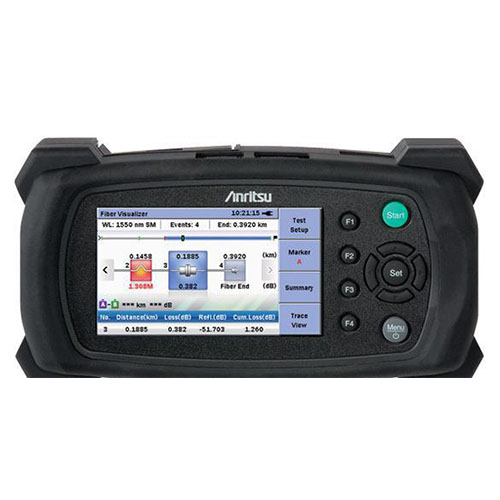

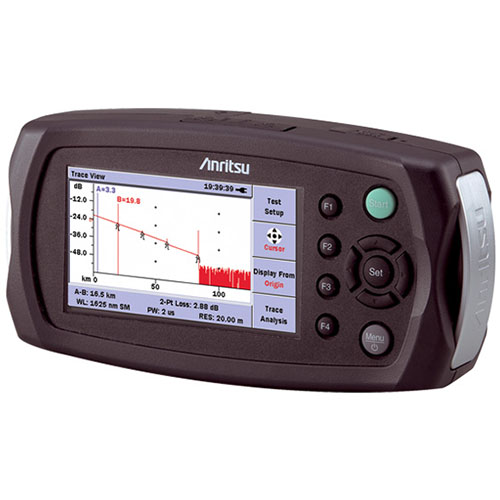

安立(Anritsu) MT9090A（14B）SM OTDR

品牌:

Anritsu

型号:

MT9090A

保修:

对于保修的详细信息联系我们

价格:

￥14,500.00

数量:

简介:

1310/1550nm,32.5/32dB

功能

安立Anristu MT9090A Network Master 系列

MU909014A/A1

MU909814B/15B
μOTDR ModuleTM

1310 nm/1550 nm for Installation,

1625 nm & 1650 nm for Maintenance

现场光纤测试重新定义！

MT9090A 和 MU909014A/A1/MU909814B/15B 概况

市场上有很多手持OTDR，看起来不错，但投入使用后用户很快便发现它们缺乏当今网络安装和维护所需要的性能

安立MT9090A Network Master 平台的新 MU909014x/MU90981xB μOTDR 模块体积小，是模块化测试装置，提供光纤安装和维护需要的所有特点和性能。MT9090A 代表了无出其右的价值和易用性而又不牺牲性能。5 厘米的数据采样、小于1 米的盲区和高达37dB 的动态范围保证任何类型网络光纤精确全面的评价- 机房内到接入网、城域网到核心网等等，包括基于1:64 分光器PON 的FTTx 网络。

MT9090A 和 MU909014x/MU90981xB 模块开启了光纤测试的新时代!

主要特点

• 高端OTDR 的性能，袖珍尺寸及独特的电池工作

• 全自动模式简化了操作，不需要了解OTDR 知识

• 全程PON 测试穿通1:64 的分光器

一台真正创新型OTDR!

介绍第一台没有牺牲性能的手持光时域反射仪 – 来自安立的新型 μOTDR 模块™ ! 其性能与尺寸大4 倍、价格贵2 倍的传统OTDR 匹敌，Network Master MT9090A μOTDR 成为新一代测试仪表。其特点：5 cm 的分辨率用于事件的精确定位，小于1 米（3 英尺）的盲区和37dB 的动态范围 – 能测试超过150 km (90 以上英里) 光纤。MT9090A μOTDR 是第一台真正手掌尺寸的手持OTDR，将便携性提高到新的水平。

完整的测试工具 - 机房内到核心网

拥有 37 dB 的动态范围， μOTDR 远超其他手持OTDR 支持的机房内/接入网应用，城域网链路可用更低的脉宽测试，提供更详细分析和更好的分辨率，长达175km 的光纤也可以完全评估。

FTTx 和 PON 应用

基于分光器的FTTx 施工变得越来越普遍，完全测试和维护它们的测试设备需求也在上升。 μOTDR 系列的特点就是能在高分辨率情况下测试端到端的1 ：64 的分光比网络

全自动操作

为了所有水平的用户都能容易操作仪表和得到精确结果， MT9090AμOTDR 可配置成自动选择所有测试参数，用户简单地按“Start”键，几秒钟内就会得到易于读取的完整的被测光纤特性。

<1 m 的盲区适于短光纤分析

盲区小于1 米， MT9090A 完全可以用于评价中心办公室、FTTx 和楼内光缆的测试工具。
.

快速实时扫描

MT9090A μOTDR 实时更新可达0.25 秒。在接头盒接续点优化及检验参数选择时有用。

便携

MT9090A μOTDR 将便携性带到一个全新的水平，尺寸只有19cm×9.6 cm×4.8cm(7.5”×3.8”×1.9”) ，重量只有 700 克 (1.54磅)， μOTDR 是市场上最小最轻的OTDR。由于其重量轻的设计和用户友好的尺寸，MT9090A 是室外安装现场环境的理想工具，一只手很容易地握住。标准的软包和肩带进一步增加了从乘用车到现场的便携性。

坚固

没有风扇，没有通风孔，灰尘和湿气无法进入仪表， MT9090A 为挑战室外恶劣环境而设计。

模块化设计

MT9090A 特点之一是模块化设计，在现场可以很容易地更换模块，用户可以更换不同的OTDR 模块，或完成其他光网络测试如CWDM 通道分析仪模块的光通道分析或光/ 电 10/100/1000MB 以太网测试。模块

之间的操作非常相似，因此用户可马上熟悉操作。

4.3- 英寸宽屏显示易于观察

高分辨率、全彩色、4.3 英寸宽屏显示是观察OTDR 结果的最佳方式，也提供室内/ 室外清晰的可读性。

集成的测试光纤

为了进一步简化测试， MU909014x/MU90981xB 系列是唯一集成了测试光纤的手持OTDR。内置了10 米的光纤，所以在不需要外接附加尾纤或测试光纤的情况下可以检验初始的光纤接头。

详细介绍

MT9090A 主机

尺寸和重量	190 (W) × 96 (H) × 48 (D) 毫米 (7.5” × 3.8” × 1.9”) ( 包括主机和模块) <700 克 (1.54 磅) ( 包括主机和模块和标准电池)
显示	4.3- 英寸 TFT 彩色 LCD (480 × 272 像素, 透射型)
接口	USB 1.1, A 型 × 1 ( 存储器), B 型 × 1 (USB 大容量存储)

MU909014A/A1/B/B1 和 MU909015B/B1 μOTDR Module

型号名称		MU909815B-056	MU909814B-056	MU909014A/A1-053/063		MU909014A/A1-054/064
中心波长		1310/1550±20 nm	1310/1550±20 nm	1625±15 nm		1650±15 nm
动态范围	PW=20 μs	37 dB/36dB	32.5 dB/31dB	32.5 dB∗5 ( 内含阻止1490 nm/1550 nm 的滤波器)		32.5 dB∗5 ( 内含阻止1490 nm/1550 nm 的滤波器)
	PW=500 ns	28 dB/26dB	24.5 dB/23dB	24.5 dB∗5 ( 内含阻止1490 nm/1550 nm 的滤波器)		24 dB∗5 ( 内含阻止1490 nm/1550 nm 的滤波器)
光纤类型		10 μm/125 μm SMF (ITU-T G.652)
光接头		UPC (∗05x)/APC (∗06x) 可选, FC/SC/LC/ST/DIN 适配器可更换
距离范围		0.5, 1, 2.5, 5, 10, 25, 50, 75, 125, 250 km
脉冲宽度		5, 10, 20, 50, 100, 200, 500 ns, 1, 2, 5, 10, 20 μs
盲区		菲涅尔: <1 m, 背向散射: <5 m
采样点数		<125,001 点 ( 低: <6,251 pts, 中: <25,001 pts, 高: <125,001 pts)
采样分辨率		5 cm ( 最小)
线性度		±0.05 dB/dB 或 ±0.1 dB 其中更大者
回波损耗测量精度		±2 dB
距离测量精度		±1 m ±3 × 测量距离 × 10–5 ± 标记分辨率 ( 不包括 IOR 不确定度)
数据存储		内存: 40 MB (<1,000 条曲线)
		外部 (USB 存储器): 1 GB (<30,000 条曲线)
折射率设定		1.3000 ~ 1.7000 ( 步长 0.0001 )
单位		km, m, kft, ft, mi
测试模式		全自动, 手动, 实时, 光功率计, 可视故障定位仪 ( 选项), 视像检测探针 ( 选项)
光纤事件分析		自动, 基于用户定义的通过/ 失败门限显示为表格形式
损耗测量模式		2 点损耗, 接续损耗, 最小二乘法的平均损耗, 回波损耗, 事件
OTDR 曲线格式		Telcordia universal (.SOR) issue 2 (SR-4731)
其他功能		内部集成的测试光纤: 10 m (30ft) 连接检查: 自动检查OTDR 到被测光纤的连接质量在用光纤检测 ( 只适用选项 056/066 ): 检查光纤中是否有通信光实时扫描: <1 sec ( 典型值)
光功率计 ( 与OTDR 相同端口) ( 只适用于 MU909014B/B1/15B/B1)		波长: 1310/1490/1550/1625/1650 nm 测量范围: –50 ~ –5 dBm 精度: ±0.5 dB ( 在 –20 dBm, CW, +25°C, 1310/1490/1550 nm) 最大输入: +10 dBm			不适用
可视故障定位仪 ( 只适用于MU909014A1/B1/15B1)		接头: 2.5 mm 通用型波长: 650±15 nm (CW, +25°C) 输出功率: 0±3 dBm (CW, +25°C) 调制: CW, 1 Hz
语言		用户可选 ( 英语, 简体中文, 繁体中文, 韩语, 日语, 法语, 德语, 意大利语, 西班牙语, 波兰语, 葡萄牙语, 丹麦语,瑞典语, 西班牙语( 拉丁美洲) 和俄语)
电源		9 V ( 直流), 100 V ( 交流) ~ 240 V ( 交流), 允许的输入电压范围: 90 V ( 交流) ~ 264 V ( 交流), 50 Hz/60 Hz
电池		镍氢( 标准电池), 镍氢 (5 号类型), 碱性干电池 (5 号类型)∗9 工作时间 ( 标准电池): 8 小时 ( 典型值)∗10 再充电时间: <4 小时 ( 典型值)∗
